รายละเอียดสินค้า:
|
| หน้าจอหลัก: | 2.4" 320x240 | น้ําหนัก: | 160g |
|---|---|---|---|
| ตั้งโปรแกรมได้: | สนับสนุนการพัฒนามัธยมศึกษา | คําอธิบาย: | เครื่อง POS บลูทูธขนาดเล็ก |
| อินเตอร์เฟซ: | พอร์ตชาร์จ USB | สี: | สีฟ้า, กำหนดเองได้ |
| ความจุ: | 16 กิกะไบต์ | ฟังก์ชั่นพิเศษ: | รองรับการชำระเงินทุกประเภท |
| แสงสูง: | EMV PCI Chip MPOS เทอร์มินัล,ปลอดภัยการชําระเงินผ่านบัตรมือถือ MPOS เทอร์มินอล,เทอร์มินอล MPOS ระบบ Linux |
||

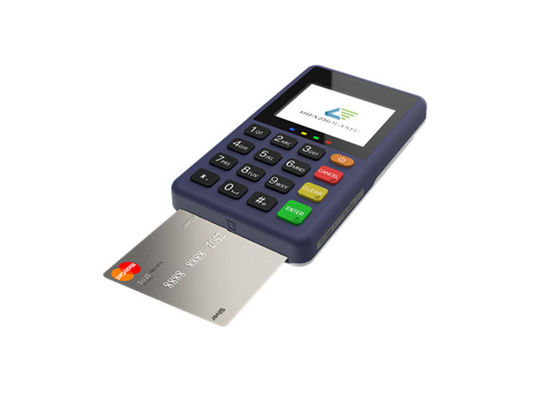

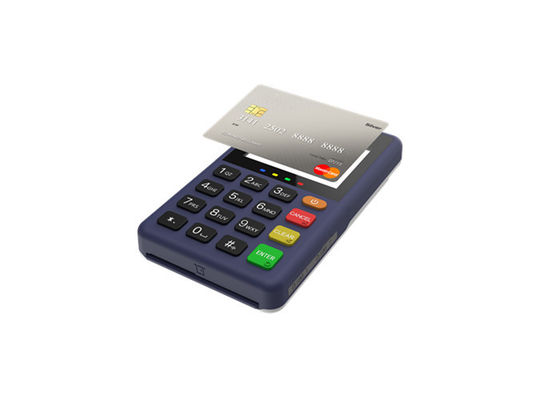

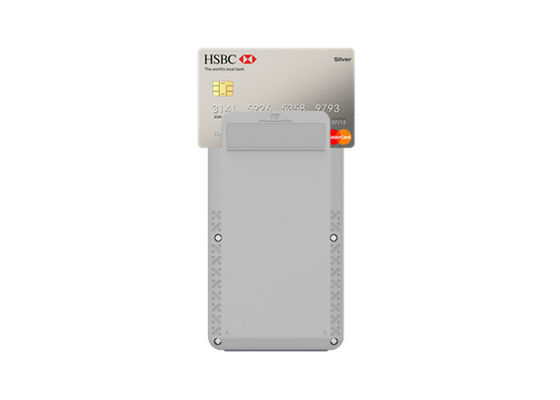

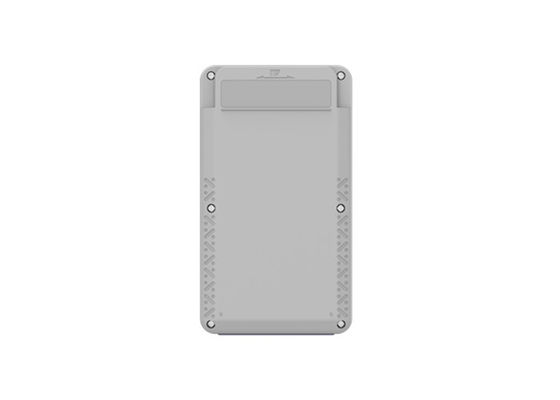

พลาตฟอร์ม Linux EMV PCI Chip Bluetooth MPOS Terminal สําหรับการชําระเงินผ่านบัตรมือถือที่ปลอดภัย
โปรไฟล์บริษัท:
ยินดีต้อนรับสู่ บริษัท เทคโนโลยีเชียงโจว แอนฟู จํากัดโรงงานของเราในเทียนจินมีพื้นที่ 35มีพื้นที่การผลิต 15 สายการผลิตที่มีผลิตต่อวัน 70,000 ชุด mPOS ด้วยพนักงานที่มีฝีมือมากกว่า 700 คน เราเป็นตัวประกอบของนวัตกรรม ความมืออาชีพ และความเป็นลูกค้าการออกแบบคําตอบที่ให้ความสําคัญต่อมนุษยชาติความมุ่งมั่นของเราต่อความเป็นเลิศถูกพิสูจน์โดยการรับรองสถานประกอบการเทคโนโลยีสูงแห่งชาติ การรับรองสถานประกอบการสินค้าปลายทางการรับบัตร UnionPay:การรับรองระบบการจัดการคุณภาพปี 2015 และได้รับการอนุมัติจากองค์การบริหารการใช้รหัสลับแห่งชาติเราปรับปรุงผลิตภัณฑ์อย่างต่อเนื่อง โดยพิจารณาจากผู้ค้าร่วมกับเราในการสร้างอนาคตของเทคโนโลยีที่ปลอดภัยในปักกิ่ง Shenzhou Anfu Technology Co., Ltd.
รายละเอียด
| ระบบปฏิบัติการ | ลินูคัส 54 RTOS |
| เครื่องประมวลผล | ลินูคัส:Cortex-A7 1.2 GHz RTOS:Cortex-A5 500MHz |
| ความจํา | ลินูคัส:256MB แฟลช + 128MB แรม RTOS: แฟลช 8MB + แรม 16MB |
| เครื่องอ่านบัตร | MSR: ISO7810-7813, 3 เส้นทาง การ์ด IC: ISO7816 |
| NFC Reader | 13.56MHz, ISO/IEC14443 ประเภท A&B |
| กล้อง | กล้องหลัง:0.3 ล้านพิกเซล |
| การแสดง | 2.4" 320x240 TFT หน้าจอสัมผัสแบบต้านทาน |
| การสื่อสารไร้สาย | ลินูคัส: Wi-Fi® (2.4G) (ไม่จํากัด) ผ่าน 4G RTOS: Wi-Fi® (2.4G) (เลือก) 4G GPRS |
| แบตเตอรี่ | แบตเตอรี่ลิตยอน 3.7V/2000mAh |
| สล็อตไพ่ SIM / SAM |
ซิมการ์ด x 2 |
| คีย์พาด | จํานวน x 10 ฟังก์ชัน x 5 พลัง x 1 |
| เสียง | 1 เสียงเสียงดัง |
| ท่าเรือ | ลินูคัส: 1 USB OTG แบบ C0 RTOS:11 ประเภท C -- USB 20 |
| ไฟชี้ | 4 ไฟแสดงผลการทํางาน |
| เครื่องปรับ | การเข้า: AC 100-240V, 50/60Hz การออกเสียง: 5V/1A |
| ฐานชาร์จสแกน | ฐานชาร์จเครื่องพิมพ์ (ไม่จําเป็น) |
| น้ําหนัก | 160 กรัม |
| ขนาด | 123 ((L) x 70 ((W) x 17 ((H) มม. |
| สิ่งแวดล้อม | อุณหภูมิการเก็บรักษา: -20°C ถึง 60°C อุณหภูมิการทํางาน: -10 °C ถึง 50 °C ความชื้น: ≤95% |
| การรับรอง | EMV ติดต่อ L1/EMV ติดต่อ L2/EMV ไม่ติดต่อ L1 / Visa payWave / Mastercard Paypass PCI PTS 6.x / TQM / CE |
บริษัทเทคโนโลยีเชียงโจว แอนฟู (Beijing Shenzhou Anfu Technology Co.,Ltd) เป็นบริษัทเทคโนโลยีสูง ที่ทําผลิตภัณฑ์ปลายทางการชําระเงินการบูรณาการระบบและบริการทางเทคนิคในด้านการชําระเงินที่ปลอดภัย, บริการสินค้าการชําระเงินผ่านมือถือระดับระดับระดับนานาชาติที่ก้าวหน้า
ข้อดี
● รองรับเครือข่าย 4G / 3G / 2G
● รองรับฟังก์ชันการแบ่งปันอินเตอร์เน็ตของมือถือ Bluetooth
● รองรับการทํางานของบัตรเส้นแม่เหล็ก, การ์ด IC ติดต่อและการ์ด IC ไม่ติดต่อ
● รองรับการชําระเงิน NFC ของโทรศัพท์มือถือ เช่น Apple Pay เป็นต้น
● รองรับการชําระเงิน QR Code ของ WeChat, Alipay, Quick Pass เป็นต้น
● สนับสนุนการรับและบริหารงานโดยไม่ใช้กระดาษ
● ปรับแต่งด้วยกล้องเพื่อรองรับโหมดสองแบบของการสแกนหลักและการสแกน
● ด้วยกลไกการตรวจจับการโจมตี ระบบป้องกันการแยกแยกหลายครั้ง และกลไกการทําลายตัวเอง
● ตอบสนองมาตรฐานการรับรองความปลอดภัยล่าสุดของ UnionPay
● ฐาน มี ปฏิบัติการ เติม เติม
●พื้นฐานเป็นเครื่องพิมพ์ Bluetooth สําหรับสินค้า AF69
| ชื่อสินค้า | MOQ ((ใน 12 เดือนที่ผ่านมา) |
| อุปกรณ์ POS | 5 ชิ้น |
เซ็นโจว อันฟู ได้รับสิทธิทรัพย์สินทางปัญญาอิสระ 14 แห่ง รวมถึงสิทธิบัตรการประดิษฐ์ 2 แห่ง, สิทธิบัตรรุ่นประโยชน์ 5 แห่ง, สิทธิบัตรการออกแบบใหม่ 4 แห่ง และสิทธิบัตรโปรแกรม 9 แห่งในแง่ของการวิจัยและพัฒนาสินค้า, บริษัทได้ยึดมั่นในเส้นทางของการวิจัยและพัฒนาที่อิสระผลิตชิป AX200 จํานวนมาก, และเปิดการรักษาความปลอดภัยในหลายอุตสาหกรรม
ใบรับรอง
FAQ
1คําถาม: ผมสามารถเอาตัวอย่างของทัชโปส ทอร์มิเนลไปตรวจคุณภาพได้อย่างไร?
หลังจากยืนยันราคา คุณสามารถสั่งตัวอย่าง pos เพื่อตรวจสอบคุณภาพ
ติดต่อ:Whatsapp +86 18011965815
2ส. เราสัญญาคุณคุณภาพได้อย่างไร?
สินค้าของเราทุกชิ้นจะถูกทดสอบและตรวจสอบ ก่อนจะส่ง
3ถาม: ผมสามารถเป็นเจ้าหน้าที่ของคุณได้อย่างไร?
ตอบ: ยินดีต้อนรับมาเป็นตัวแทนของเรา โปรดติดต่อกับฝ่ายขายของเราเพื่อใบสมัครเพื่อการประเมินของเรา
4.คําถาม: ใครจะจ่ายค่าส่งของสินค้าคืน?
ตอบ: ภายในการรับประกัน การส่งไปรษณีย์กลับที่ประเทศจีนจะฟรี (ไม่รวมการส่งกลับที่ประเทศนอกประเทศจีน)
5. Q: การรับประกันของคุณคืออะไร?
เราให้การรับประกัน 12 เดือน บริการบํารุงรักษาตลอดชีวิต วิศวกรมืออาชีพให้บริการออนไลน์ 7*24 หากจําเป็น วิศวกรของเราสามารถให้บริการในพื้นที่
